HTM-1450/1700全自動高速貼面機

該機采用運動控制系統與伺服糾偏系統結合，利用多組高精度光電傳感器對紙張進行跟蹤定位，通過伺服電機對紙張進行糾正，以達到面紙與底紙的精準定位。具有速度快、精度高、操作方便等諸多優點，是廣大彩印包裝用戶的理想設備。

產品描述

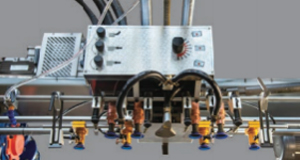

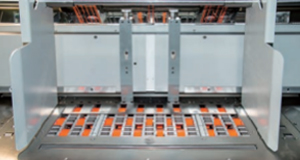

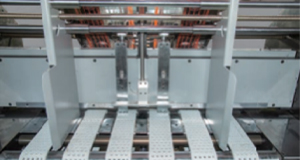

皮帶給紙部采用 6mm 厚進口皮帶，摩擦力和耐磨度更強。全新優化的風路系統，增加了風盒排氣功能，吸力和風量更大，并且有效降低紙張對皮帶的磨損，提高皮帶使用壽命3倍以上。	前緣給紙部 ( 選裝 ) 此結構最大特點是風量大、吸力足，應對翹曲和較厚、較大紙張一樣順暢自如。同時前緣輪使用壽命更長（3年以上），并且更換簡單、無需經驗（幾分鐘即可完成）。	飛達給紙部飛達頭自帶超高防撞裝置，防撞保護安全可靠。增加了斷續后吹風結構，對于黏連紙張，細長紙張及克重較低紙張，能有效防止出現雙張。

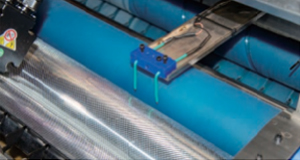

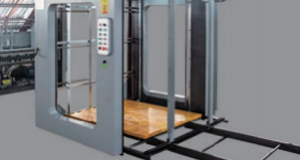

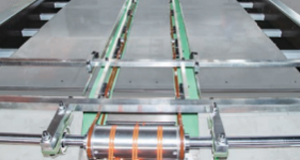

面紙過橋部獨特的皮帶壓紙結構（上下兩層皮帶一直壓住紙張進行輸送），使紙張不歪斜，避免了由于壓紙輪打滑或者壓力不均造成紙張傾斜和卡紙現象。	預碼紙結構 雙圓梁+方管結構，無論是強度還是剛性都非常大，具有相當高的支撐穩定性。即使是沒有經驗的工人也不會把紙堆碼斜。	涂膠部網紋鋼輥與聚氨酯膠輥的結合，使涂膠更均勻，更節省膠水。網紋的大小、深淺、形狀可根據不同的紙張要求進行配置。

機器特點：
1. 整機最小紙做到 360X360mm。
2. 底紙吸風皮帶增加到六條，摩擦力更大，走紙更平順。
3. 面紙?zhí)嵘姍C(jī)升級為雙減速機結構，具有非?？煽康淖枣i性能。紙堆單次上升距離短（3mm），從而大大提升了飛達輸紙的穩定性。
4. 接紙輥結構為展平輥，使裱貼后的紙板更平整，有效避免打皺的現象。
5. 變頻器升級為英國 CT 品牌，歐系變頻器具有高性能，高穩定性，抗干擾能力強的特點。
6. 整機電氣控制系統全新升級，提高機器性能的同時，穩定性、可靠性更強。模塊化的設計能夠快速排查機器出現的各種故障。
7. 整機所有膠輥全部為進口聚氨酯材料，此材料具有較高的耐酸堿性和超高的耐磨度，使用壽命是普通丁青橡膠 3-5 倍。
8. 主機墻板、給紙機墻板全部為 20mm 厚國標鋼板，平整度好，不易變形，厚度尺寸誤差小，對整機的裝配精度和裝配質量提供了可靠保證。

技術參數：

機型	Model	HTM-1450	HTM-1700
最大輸紙尺寸	Max. Sheet Size	1450×1450mm	1700×1450mm
最小輸紙尺寸	Min. Sheet Size	360×360mm	400×400mm
面紙厚度	Paper Thickness	150-600g	150-600g
底紙厚度	Base Paper Thickness	A/B/C/D/E/F 型瓦楞紙板，厚度≤ 10mm	A/B/C/D/E/F 型瓦楞紙板，厚度≤ 10mm
貼合精度	Lamindin Precision	±1mm	±1mm
機械速度	Max.speed	160m/min	160m/min
總功率	Total Power	20Kw	22Kw
機械外形尺寸	Overall Dimension	13000×2300×2500mm	14000×2500×2500mm
整機重量	Total Weight	7500Kg	8000K
